1.  Media Jaringan
Perangkat  keras  yang  dibutuhkan  untuk  membangun  sebuah komputer  baik  hardware  maupun  software,  yaitu  minimal  dua  buah komputer,  Network  inteface  card,  serta  perangkat  lain  seperti  hub, repeater,  router,  bridge,  file  server,  dan  media  tranmisi. Media  transmisi  yang  digunakan  jaringan  komputer  sebagai    sarana penghubung  ada  dua  macam,  yaitu  sebagai  berikut.

A. Media Transmisi menggunakan Kabel (Wired Network)

Hampir   semua   jaringan   komputer   yang   ada   saat   ini   menggunakan   kabel  sebagai   media  transmisi.   Media   transmisi ini   memiliki   keterbatasan   jangkauan   dan tidak efisien karena banyak memakai  tempat  untuk  jaringan  kabel.  Jaringan  kabel ini   biasanya   digunakan   dalam   area   lokal,   misalnya   dalam   satu  gedung   atau  antar  gedung  dalam  satu  lembaga  pendidikan.   Bila sumber   data   dan   penerima  memiliki  jarak  yang   tidak   terlalu   jauh, kabel memang dapat digunakan sebagai media  transmisi.  Kabel  yang sering digunakan  sebagai media transmisi antara  lain sebagai  berikut.
1.Twisted Pair
2. Coaxiax
3.Serat optic,dll

B.Media Transmisi tanpa Kabel (WirelessNetwork)

Media  transmisi tanpa kabel merupakan komunikasi data dalamjaringan  komputer  yang tidak  memanfaatkan  kabel  sebagai  media transmisi, melainkan berupa gelombang elektromagnetik. Jaringan tanpa kabel  ini  memberikan  keunggulan  kepada  pemakai  untuk  dapat mengakses  setiap  saat  di  manapun  berada.  Sedangkan  kekurangan media  transmisi  ini  adalah  kemampuan  transfer  data  lebih  kecil dibandingkan  dengan  jaringan  kabel.  Pada  media  transmisi   ini,  masihsering terjadi gangguan sehingga memungkinkan terjadinya kehilangan data.  Jika  sumber  data  dan  penerima  data  jaraknya  cukup  jauh  atau medannya  sulit,  maka  dapat  digunakan  media  transmisi  radiasi elektromagnetik yang dipancarkan melalui udara terbuka berupa:
1.  Gelombang Mikro
2.  Gelombang radio,dll

1. Kabel Unshielded Twisted Pair (UTP)

 Kabel Unshielded Twisted Pair (UTP) merupakan sepasang kabel yang ditwist/dililit satu sama lain dengan tujuan untuk mengurangi interferensi listrik yang dapat terdiri dari dua, empat atau lebih pasangan kabel (umumnya yang dipakai dalam jaringan komputer terdiri dari 4 pasang kabel / 8kabel). UTP dapat mempunyai transfer rate 10 Mbps sampai dengan100 Mbps tetapi mempunyai jarak yang pendek yaitu maximum 100m.

Terdapat 5 kategori kabel UTP :
1. Category (CAT) 1
Digunakan untuk telekomunikasi telepon dan tidak sesuai untuk transmisi data.

2. Category (CAT) 2
Jenis UTP ini dapat melakukan transmisi data sampai kecepatan 4 Mbps.

3. Category (CAT) 3
Digunakan untuk mengakomodasikan transmisi dengan kecepatan sampai dengan 10 Mbps.

4. Category (CAT) 4
Digunakan untuk mengakomodasikan transmisi dengan kecepatan sampai dengan 16 Mbps.

5. Category (CAT) 5
Merupakan jenis yang paling popular dipakai dalam jaringan komputer di dunia pada saat ini. Digunakan untuk mengakomodasikan transmisi dengan kecepatan sampai dengan 100 Mbps.

UTP (Unshielded Twisted Pair) dan STP (Shielded twisted pair)
Ada dua jenis kabel dengan kawat tembaga ini yaitu STP dan UTP, akan tetapi yang paling popular adalah kabel lan UTP.

Kabel  lan  UTP  adalah  yang  paling  popular  yang  terdiri  dari  4 pasang kabel yang saling melilit dengan kode warna khusus yang standard dan  diisolasi  dengan  plastic.  Tingkatan  dari  kabel  UTP  ini  diindikasikan oleh banyak nya lilitan atau pumtiran per inchi, tingkat rendahnya attenuasi, kurang  nya  tingkat  interferensi  dan  gejala  crosstalk.  Panjang  maksimum per segmen dari kabel lan ini adalah 100 meter saja, jika lebih panjang dari 100  meter  maka  anda  tidak  bisa  menjamin  tingginya  tingkat  attenuasi. Kecepatan yang bisa dicapai adalah sampai 1 Gigabit yaitu dari jenis kabel lan UTP Cat5e, yang mana jumlah puntiran atau lilitan dari pasangan kabel sedikit lebih banyak per inchi dan ditambah lagi adanya jaket kabel nilon tunggal  sebagai  insulasi.  Jadi  sekali  lagi  grade  dari  UTP  kabel  ini ditentukan oleh banyaknya puntiran per inchi.

Standard UTP

1. Kabel lan UTP Cat 1, dipakai untuk jaringan telpon.
2. Kabel  lan  UTP  Cat  2,  kecepatan  maksimum  4  Mbps,  aslinya dimaksudkan untuk mendukung Token Ring lewat UTP.
3. Kabel lan Cat 3, dengan kecepatan maksimum 10 Mbps. Kabel lan ini  bisa  dipakai  untuk  jarigan  telpon  dan  merupakan  pilihan  kabel lan UTP masa silam.
4. Kabel lan UTP Cat 4, kecepatan maksimum adalah 16 Mbps, umum dipakai jaringan versi cepat Token Ring.
5. Kabel lan Cat 5, kecepatan maksimum 1 Gigabps, sangat popular untuk kabel lan desktop.
6. Kabel  lan  UTP  Cat  5e,  dengan  kecepatan  maksimum  1  Gigabps, tingkat emisi lebih rendah, lebih mahal dari Cat 5 akan tetapi lebih bagus untuk jaringan Gigabit.
7. Kabel  lan  UTP  Cat  6,  kecepatan  maksimum  adalah  1  Gigabps+, dimaksudkan  sebagai  pengganti  Cat  5e  dengan  kemampuan mendukung kecepatan-2 multigigabit.

Identifikasi UTP
Anda harus terbiasa dengan baik untuk bisa mengidentifikasikan cabling ini dengan memeriksa pin-2 nya. Sebenarnya ada dua macam standard yaitu:

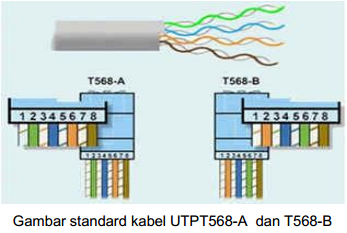

1. T568-A  adalah  kabel  lan  UTP  jenis  straight  through,  kedua  ujung penempatan kabel pada pin-2 konektor RJ-45 adalah sama.
2. T568-B  adalah  kabel  lan  UTP  jenis  cross-over.  Anda  bisa perhatikan  dengan  seksama  pada  kabel  cross-over  ini,  pasangan pin 2 dan 6 dan pasangan pin 1 dan 3 bertukar tempat.

Meghubungkan piranti
Aturan  main  dari  pemakaian  kabel  ini  adalah  sebagai  berikut,  jika untuk menghubungkan dua jenis piranti yang berbeda,  gunakan kabel lan UTP  straight-through.  Sementara  jika  anda  menghubungkan  dua  piranti yang sejenis, gunakanlah kabel lan cross-over.

Penggunaan cross atau straight UTP cable ke piranti jaringanKabel UTP (Unshielded Twisted Pair) juga memiliki kelebihan serta kekurangan antara lain

Kelebihan :
a. Murah
b. mudah diinstalasi
c. ukurannya kecil

Kekurangan :
a. rentan terhadap interferensi gelombang elektromagnetik
b. jarak jangkauannya hanya 100m

2. Kabel Shielded Twisted Pair (STP)

Secara  fisik  kabel  shielded  sama  dengan  unshielded  tetapi perbedaannya  sangat  besar  dimulai  dari  kontruksi  kabel  shielded mempunyai selubung tembaga atau alumunium foil yang khusus dirancang untuk  mengurangi  gangguan  elektrik.  Kekurangan  kabel  STP  lainnya adalah  tidak  samanya  standar  antar  perusahaan  yang  memproduksi  dan lebih  mahal  dan  lebih  tebal  sehingga  lebih  susah  dalam  penanganan fisiknya

Kabel ini terdiri dari 4 pasang kabel yang dipilin (twisted pair), instalasinya mudah, harganya relatif murah dan cukup handal.Kelebihan dan kekurangan dari kabel STP (Shielded Twisted Pair) antara lain :

Kelebihan :
a. lebih tahan terhadap interferensi gelombang elektromagnetik baik dari dari dalam maupun dari luar
b. memiliki perlindungan dan antisipasi tekukan kabel

Kekurangan :
a. mahal
b. attenuasi meningkat pada frekuensi tinggi
c. pada frekuensi tinggi, keseimbangan menurun sehingga tidak dapat mengkompensasi timbulnya “crosstalk” dan sinyal “noise”
d. susah pada saat instalasi (terutama masalah grounding)
e. jarak jangkauannya hanya 100m

3.  Langkah mudah untuk membuat patch cables
Jika kita hendak membuat hubungan spesifik pada jaringan, diperlukan jenis konfigurasi kabel yang tepat.
1. Pertama, ingatlah tabel di bawah ini untuk Skema Warna pengkabelan EIA/TIA 568-B

2.  Sekarang,  tarik  beberapa  meter  panjang  kabel  sesuai  kebutuhan  dan potonglah pada ujungnya.
3. Pegang ujung-ujung kabel, kupas kedua ujung kabel (pastikan panjang kupasan jangan lebih dari 2-3 cm).
4. Kemudian, pisahkan pilinan pair kabel menjadi sendiri-sendiri (sehingga seolah membentuk kipas).
5.  Urutkan  warna  kabel  sesuai  dengan  jenis  sambungan  yang  akan  kita gunakan, sesuai skema warna kabel sebagai berikut :

6.  Aturlah  tiap-tiap  utas  kabel  sesuai  dengan  urutan  warna  jenis  kabel koneksi  yang  akan  digunakan  dengan  benar.  Tentukan  urutan  kabel ujung A  atau B. Urutkan dari kiri ke kanan dengan ujung kabel diatas serapat mungkin.
7.  Setelah  salah  satu  ujung  kabel  UTP  diatur  sesuai  skema  jenis  kabel yang  akan  digunakan.  Ratakan  ujung-ujung  kabel  menggunakan  tang potong  atau  knip  yang  ada  pada  tang  krimping.  Jarak  antara  ujung kabel  dengan  jaket  pelindung  UTP  ditentukan  sekitar  10  –  13  mm. Pegang Jack konektor RJ-45 seperti gambar dibawah, masukkan ujung kabel ke konektor RJ-45 sampai ujung-ujungnya rata dalam konektor RJ-45.

8.  Berikutnya,  kita  lakukan  krimping  pada  jack  konektor  RJ-45 menggunakan  tang  krimping.  Lakukan  krimping  sampai  pin-pin tembaga  konektor  menancap  kuat  pada  ujung-ujung  kabel  tembaga yang terpasang. Kondisi akhir yang benar adalah jika jaket pelindung UTP  ikut  terjepit  pada  plastik  konektor  RJ-45.  Sehingga  jika  kabel ditarik tidak mudah terlepas dari konektornya.
9. Ulangi langkah 1 sampai 8 untuk ujung kabel UTP yang lain.

10. Gunakan pengetes kabel (LAN cable tester) untuk memastikan bahwa kabel koneksi yang kita buat sudah benar dan berfungsi dengan baik.
