Lapisan jaringan (Network layer) merupakan lapisan ketiga dari standar OSI yang berfungsi untuk me- nangani masalah jaringan komunikasi secara rinci. Pada lapisan ini, data yang berupa pesan-pesan (message) akan dibagi-bagi dalam bentuk paket-paket data yang dilengkapi dengan header-header tertentu pada setiap paket data tersebut.
Network layer ini berfungsi untuk mengambil paket dari sumber dan mengirimkannya ke tujuan.Supaya sampai ditujuan perlu banyak dibuat hop pada router-router perantara di se-panjang lintasannya.Fungsi layer ini sangat kontras dengan fungsi data link layer, yang memiliki tujuan lebih sederhana cukup memindahkan frame dari ujung kabel yang satu ke ujung yang lainnya. Jadi network layer ini merupakan layer terbawah yang berkaitan dengan transmisi end to end.
Dalam melaksanakan tugasnya, network layer harus me-ngetahui topologi subnet komunikasi yaitu router secara keseluruhan dan memilih lintasan yang cocok. Pemilihan router ini harus hati-hati agar saluran komunikasi dan router tidak kelebihan beban , sementara yang lainnya berada dalam keadaan idle .
Selain itu bila sumber dan tujuan berada di jaringan yang berbeda , network layer bertugas mengatasi terjadinya perbedaan ini dan menyelesaikan masalah – masalah yang merupakan akibat dari adanya perbedaan ini.
Secara umum , lapisan jaringan menyediakan beberapa layanan antara lain : pengendalian operas subnet , pemilihan rute , pengendalian kemacetan dan internetworking .
1. Pengendalian Operasi Subnet
Pada dasarnya , ada dua buah pandangan dalam mengelola subnet, yang satu menggunakan koneksi , sedangkan yang lain tidak menggunakan koneksi. Dalam konteks operasi internal subnet , suatu koneksi biasanya disebut rangkaian virtual , baik secara internal maupun eksternal , sedangkan yang tidak menggunakan koneksi dinamakan datagram baik secara internal maupun eksternal.Rangkaian virtual biasanya digunakan dalam subnet yang layananutamanya adalah connetion oriented . didalam rangkaian virtual pemilihan rute baru bagi setiap paket atau sel yang dikirimkan dihindarkan . ketika koneksi telah terbentuk , sebuah rute dari komputer sumber ke komputer tujuan dipilih sebagai bagian dari pembentukan koneksi dan akan selalu diingat .
Sebaliknya , pada subnet diagram tidak terdapat rute yang bekerja sebelumnya , walaupun layanannya connection oriented . setiap paket yang dikirimkan dirutekan secara independen dengan paket sebelumnya . paket berikutnya dapat mempunyai rute yang berbeda . selain subnetdatagram harus bekerja lebih banyak , subnet juga umumnya harus kuat dan lebih mudah dapat menyesuaikan dengan kemacetan dibanding dengan subnet rangkaian virtual .
Bila paket yang mengalir melalui rangkaian virtual tertentu selalu mengambil rute yang sama melalui subnet, router harus mengingat kemana harus meneruskan paket bagi setiap rangkaian virtual terbuka yang melaluinya. Pada saat koneksi jaringan bentuk, nomor rangkaian virtual yang belum dipakai pada komputer itu dipilih sebagai identifikasi koneksi. Karena rangkaian virtual dapat dimulai dari salah satu ujungnya, timbul suatu masalah bila pembetukan panggilan berpropograsi ke dua arah sekaligus sepanjang rantai router.
Perlu dicatat,setiap proses diharuskan menandai kapan proses itu melintasi rangkaian virtual, sehingga rangkaian virtual bisa dibersihkan dari tabel router. Begitu banyak kegunaan rangkaian internal virtual bagi subnet. Terdapat kemungkinan lain, yaitu dengan menggunakan datagram secara internal. Setiap program harus berisi alamat penuh tempat tujuan. Pada jaringan yang besar ,alamat ini cukup panjang .Ketika sebuah paket datang , router mencari saluran keluar yang akan dpakai dan mengirimkan paket melalui saluran tersebut .Pembentukan dan pelepasan koneksi jarngan atau transport layer tidak memerlukan kerja khusus pada router .
1.1 Rangkaian Virtual Eksternal dan Internal
Gambar 1. rangkaian virtual eksternal
Rangkaian virtual pada dasarnya adalah suatu hubungan seara logika yang dibentuk untuk menyambungkan dua stasiun.Paket dilabelkan dengan nomor sirkuit maya dan nomor urut.Paket dikirmkan dan datang secara berurutan.Gambar 1 berkut ini menjelaskan keterangan tersebut.Stasiun A mengirimkan 6 paket. Jalur antara logika disebut setara A dan B secara logika disebut sebagai jalur 1, sedangkan jalur antara A dan C disebut sebagai jalur 2. Paket pertama yang akan dikirimkan lewat jalur 1 dilabelkan sebagai paket 1.1, sedangkan paket ke-2 yang dilewatkan jalur yang sama dilabelkan sebagai paket 1.2 dan paket terakhir yang dilewatkan jalur 1 disebut sebagai paket 1.3. sedangkan paket yang pertama yang dikirimkan lewat jalur 2 disebut sebagai paket 2.1, paket kedua sebagai paket2.3. dari gambar 1 tersebut kiranya jlas bahwa paket yang dikirimkan diberi label jalur yang harus dilewatinya dan paket tersebut akan tiba di stasiun yang dituju dengan urutan pengiriman.
Secara internal rangkaian maya ini bisa digambarkan sebagai suatu jalur yang sudah disusun untuk berhubungan antara satu stasiun dengan stasiun yang lain. Semua paket dengan asal dan tujuan yang sama akan melewati jalur yang sama sehingga akan sampai ke stasiun yang dituju sesuai dengan urutan pada saat pengiriman (FIFO). Gambar 2 berikut menjelaskan tentang sirkuit nvnya internal.
gambar 2. rangkaian virtual eksternal
Gambar 2 di atas menunjukkan adanya jalur yang harus dilewati apabila suatu paket ingin dikirimkan dari A menuju B, yaitu sirkuit maya 1 atau rangkaian virtual 1 ( Virtual Sircuit 1 ) yang disingkat VC #1. Sirkuit ini dibentuk dengan rute melewati node 1-2-3. Sedangkan untuk mengirimkan paket A menuju C dibentuk sirkut maya VC #2, yaitu rute yang melewati node 1-4-3-6.1.2 Datagram Eksternal dan Internal
Dalam bentuk datagram, setiap paket dikirimkan secara independen. Setiap paket diberi label alamat tujuan. Berbeda dengan sirkuit maya, datagram memungkinkan paket yang diterima berbeda urutan dengan urutan saat paket tersebut dikirim. Gambar 3 berikut ini akan membantu memperjelas ilustrasi.Jaringan mempunyai satu stasiun sumber A dan stasiun tujuan yakni B dan C. Paket yang akan dikirimkan ke stasiun B dan ditambah nomor paket sehingga menjadi misalnya B.1, B.37, dan sebagainya. Demikian juga paket yang ditujukan ke stasiun C diberi label yang serupa, misalnya paket C.5, C.17, dan sebagainya.
Dari Gambar 3.1, stasiun A mengirimkan enam buah paket. Tiga paket ditujukan ke alamat B. Urutan pengiriman untuk paket B adalah pake B.1, paket B.2 dan paket B.3. sedangkan tiga paket yang dikirimkan ke C masing-masing secara unit adalah paket C.1, paket C.1 dan paket C.3. paket-paket tersebut sampai di B dengan urutan kedatangan B.2, paket B.3 dan terakhir paket B.1 sedangkan di stasiun C, paket-paket tersebut diterima dengan urutan C.3, kemudian paket C.1 dan terakhir paket C.2.
gambar 3.1. Datagram Eksternal
Ketidak utrutan ini lebih disebabkan karena paket dengan alamat tujuan yang sama tidak harus melewati jalur yang sama. Setiap paket bersifat independen terhadap sebuah jalur. Artinya sebuah paket sangat mungkin untuk melewati jalur yang lebih panjang dibanding paket yang lain, sehingga waktu yang dibutuhkan untuk sampai ke alamat tujuan berbeda tergantung rute yang ditempuhnya.Secara internal datagram dapat digambarkan pada gambar 3 sebagai berikut:
gambar 3. Datagram Internal
1.3 Perbandingan Subnet Rangkaian Virtual dan Datagram
Terdapat perbedaan pendapat dalam penggunaan rangkaian virtual dan datagram. Rangkaian virtual mengijinkan paket berisi nomor dan rangkaian, bukannya alamat penuh tujuan. Bila paketnya pendek, maka alamat penuh tujuan di dlam paket menyebabkan overhead yang besar.Penggunaan rangkaian virtual memerlukan fase pembentukan, yang memakan waktu dan memerlukan sumber daya. Akan tetapi pelaksanaan apa yang harus dikerjakan pada paket dalam rangkaian subnet rangkaian virtual cukup mudah yaitu router cukup memakai nomor untuk mengetahui tujuan paket. Pada subnet datagram, untuk menentukan kemana paket pergi diperlukan prosedur yang rumit.
Ketika koneksi terbentuk, rangkaian virtual memiliki kelebihan dalam menghindari kemacetan yang terjadi dalam subnet, karena sumber daya dapat dipesan sebelumnya. Pada subnet datagram cara menghindari kemacetannya lebih rumit. Rangkaian virtual juga memiliki masalah yang kritis. Bila sebuah router tabrakan dan kemudian kehilangan memorinya, walaupun router kembali pada detik kemudian, maka semua rangkaian virtual yang melaluinya harus dibatalkan. Sebaliknya, bila router datagram mati, hanya para pengguna yang paketnya telah berada dalam antrian pada router akan mengalami tabrakan, atau bahkan tidak sama sekali, tergantung apakah paket-paket itu telah diberi acknowledgement atau tidak.
Perbandingan secara lengkap antara subnet rangkaian virtual dan datagram dapat dilihat pada Tabel .1 dibawah ini.
Tabel 1 perbandingan antara subnet rangkaian virtual dan datagram
2 .Pemilihan Route (Routing)
salah satu fungsi dari network layer adalah mencari rute untuk jalur transmisi paket data dari komputer sumber ke komputer tujuan. Dalam sebagian besar subnet, paket-paket data akan memerlukan banyak lompatan dalam melakukan perjalanan. Algoritma yang memilih rute dan struktur data yang digunakan jaringan merupakan masalah utama rancangan network layer.2.1 Algoritma Routing
Algoritma routing adalah bagian algoritma dari perangkat lunak network layer yang bertanggung jawab untuk menentukan jalur mana yang menjadi jalur transmisi paket. Jika subnet tersebut menggunakan datagram secara internal, keputusan ini harus selalu dibuat setiap kali paket data datang. Tetapi, jika subnet tersebut menggunakan rangkaian virtual secara internal , keputusan routing ini hanya akan dibuat pada waktu penetapanrangkaian virtual yang terbaru. Sesudah itu, paket data tinggal mengikuti rute yang telah ditetapkan sebelumnya.
Setiap algoritma routing memiliki sifat-sifat seperti kebenaran, kesederhanaan, kekokohan, kestabilan,kewajaran, dan optimalitas. Algoritma routing harus dapat menyesuaikan diri atau bertahan terhadap perubahan-perubahan dalam topologi dan lalu lintas data.
Untuk mencari rute dengan biaya minimum, dapat digunakan dua metode yaitu metode forward search agorithm dan backword search algorithm.
2.1.1.Forward Search Algorithm
Forward Search Algorithm digunakan untuk menentukan jarak terpendek dari node awal yang ditentukan ke setiap node yang ada. Algoritma diungkapkan dalam stage. Dengan k buah jalur terpendek node k terhadap node sumber ditentukan. Node-node ini ada dalam himpunan N. Pada stage ke (k+1), node yang tidak ada dalam M yng mempunyai jarak terpendek terhadap sumber ditambahkan ke M. Sebagai sebuah node yang di tembarvkan dalam M, maka jalur dari sumber menjadi terdefinisi (Gambar 4). Algoritma ini memiliki 3 tahapan:1. Tetapkan M={S). Untuk setiap node neN-S, tetapkan C1(n)=1(S,n).
2. Cari WeN-M sehingga C1(W0 minimum dan tambahkan ke M. Kemudian C1 (n) = MIN[C1(n), C1(W) + 1(W,n) untuk tiap node neN-M. Apabila pernyataan terakhir bernilai minimunv, jalur dari ke n sebagai jalur S ke W menotong Jink dari W ke n.
3. Ulang langkah 2 sampai M=N. Keterangan:
• N = himpunan node dalam jaringan
• S = node sumber
• M = himpunan node yang dihasilkan oleh algoritma
• 1 (I,J) = link cost dari node I sampai node ke }, biaya bernilai > jika node tidak secara langsung terhubung.
• C1(n) = biaya daru jalur biaya terkecil dari S ke n yang dihasilkan pada saat algoritma dikerjakan.
Untuk memperjelas dari penggunaan forward search algorithm, perhatikan Gambar.4 yang menjelaskan rute jaringan yang menghubungkan 6 titik (node).
Gambar 4. Rute Jaringan 6 Titik
Dengan menggunakan S=1 dan berdasarkan gambar diatas, diperoleh hasil dari forward search algorithm yang tertuang pada Gambar 5.
Gambar 5. hasil forward search algorithm
2.1.1.Backward Search Algorithm
Digunakan untuk menentukan jalur biaya terkecil yang diberikan node tujuan dari semua node yang ada (Gambar 5.6). Algoritma ini juga diproses tiap St&ge. Pada tiap stage, algoritma menunjuk masing-masing node.Devinisi yang digunakan:
• N = Himpunan node yang terdapat pada jaringan
• D = node tujuan
• 1(i,j) = seperti keterangan diatas
• C2(n) = biaya dari jalur biaya terkecil dari n ke D yang dihasilkan saat algoritma dikerjakan.
Algoritma ini juga terdiri dari 3 tahapan:
1. Tetapkan C2(D)=0. Untuk tiap node neN-D, tetapkan C2(n)=8.
2. Untuk tiap node neN-D, tetapkan C2(n)=MIN WN[C2(N), C2(W) + 1(n,W)]. Apabila pada pernyataan terakhir bernilai minimum, maka jalur dari n ke D saat ini merupakan link dari n ke W dan menggantikan jalur dari W ke D.
3. Ulangi langkah ke-2 sampai tidak ad cost yang berubah.
Gambar 6 berikut ini adalah hasil pengolahan Gambar 4 dengan D=1.
Gambar 6. hasil backward search algorithm
2.2 Strategi Routing
Dalam mencari rute bagi paket yang dikirim dari komputer sumber ke komputer tujuan ada beberapa strategi yang dipakai. Strategi itu meliputi fixed routing, flooding, random routing, dan adaptive routing.2.2.1 Fixed Routing
Merupakan cara routing yang paling sederhana. Dalam hal ini rute bersifat tetap atau paling tidak, rute hanya diubah apabila topologi jaringan berubah. Gambar 7 berikut (mengacu dari Gambar 4) memperlihatkan bagaimana sebuah rute yang tetap dikonfigurasikan.
Gambar 7. direktori untuk fixed routing
Kemungkinan rute yang bisa dikonfogurasikan, dirunjukkan pada Gambar 8 sebagai berikut:
Gambar 8. Direktori untuk masing masing node
Tabel pada Gambar 8 disusun berdasarkan rute terpendek dengan menggunakan least-cost algorithm. Sebagai misal direktori node 1. Dari node 1 untuk mencapai node 6, maka rute terpendek yang bisa dilewati adalah rute dari node 1,4,5,6. Maka pada tabel direktori node 1 dituliskan destination = 6, dan next node = 4.
Keuntungan konfigurasi dengan rute tetap semacam ini adalah bahwa konfigurasi menjadi sederhana. Penggunaan sirkuit aya atau datagram tidak dibedakan. Artinya semua paket dari sumber menuju titik tujuan akan melewati rute yang sama . kinerja yang bagus terdapat apabila beban bersifat tetap. Tetapi pada beban yang bersifat dinamis, kinerja menjadi turun. Sistem ini tidak memberi tanggapan apabila terjai error maupun kemacetan jalur.
2.2.2 Flooding
Teknik routing yang lain yang dirasa sederhana adalah flooding. Cara kerja teknisi ini adalah mengirimkan paket dari suatu sumber keseluruh node tetangganya. Pada tiap ode, setiap paket yang datang akan ditransmisikan kembali ke seluruh link yang dipunyai kecuali link yang dipakai untuk menerima paket tersebut. Mengambil dari contoh yang sama, sebutlah bahwa node 1 akan mengirimkan paketnya ke node 6. Pertama kali node 1 akan mengirimkan paket ke seluruh tetangganya, yakni ke node 2, node 4 dan node 5 (Gambar 9).Selanjutnya operasi terjadi pada node 2, node 3 dan node 4. Node 2 mengirimkan paket ke tetangganya yaitu node 3 dan node 4. Sedangkan node 3 meneruskan paket ke node 2, node 4, node 5 dan node 6. Node 4 meneruskan paker ke node 2, node 3, node 5. Semua node ini tidak mengirimkan paket ke node 1. Ilustrasi tersebut digambarkan pada Gambar 10.
Pada saat ini jumlah salinan yang diciptakan berjumlah 9 buah. Paket-paket yang sampai ketitik tujuan, yakni node 6, tidak lagi diteruskan. Posisi terakhir node-node yang menerima paket dan harus meneruskan adalah node 2, node 3, node 4, node 5. Dengan cara yang sama masingmasing node tersebut membuat saiman yang memberikan dan ke node tetangganya. Pada saat ini ainasilkan salinan sebanyak 22 (lihat Gambar 11).
Terdapat dua catatan penting dengan penggunaan teknik flooding ini, yaitu:
1. Semua rute yang dimungkinkan akan dicoba. Karena itu teknik ini memiliki keandalan yang tinggi dan cenderung memberi rioritas untuk pengiriman-pengiriman paket tertentu.
2. Karena keseluruhan rute dicoba, maka akan muncul paling tidak satu buah salinan paket dititik tujuan dengan waktu paling minimum. Tetapi hal ini akan menyebabkan naiknya beban lalu lintas yang pada akhirnya menambah delay bagi rute-rute secara keseluruhan.
2.2.3 Random Routing
Prinip utama dari teknik ini adalah sebuah node memiliki hanya satu jalur keluaran untuk menyalurkan paket yang datang kepadanya. Pemilihan terhadap sebuah jalur keluaran bersifat acak. Apabila link yang akan dipilih memiliki bobot yang sama, maka bisa dilakukan dengan pendekatan seperti teknik round robin.Routing ini adalah untuk mencari probabilitas untuk tiap-tiap outgoing link dan memilih link berdasarkan nilai probabilitasnya. Probabilitas bisa dicari berasarkan data rate, dalam kasus ini didefinisikan sebagai berikut:
Dimana:
Pi = probabilitas pemilihan i
Rj = data rate pada link j
Penjumlahan dilakukan untuk keseluruhan link outgoing. Skema seperti ini memungkinkan distribusi lalu lintas yang baik. Seperti teknik flooding, random routing tidak memerlukan informasi jaringan, karena route akan dipilih dengan cara random.
2.2.4 Adaptive Routing
Strategi routing yang dibahas di depan, tidak mempunyai reaksi terhadapperubahan kondisi yang terjadi didalam suatu jaringan. Untuk itu pendekatan dengan atrategi adaptif mempunyai kemampuan yang lebih dibandingkan dengan beberapa hal di atas.Dua hal yang penting yang menguntungkan adalah:
• Strategi routing adaptif dapat meningkatkan kinerja seperti apa yang diinginkan user.
• Strategiadaptif dapat membantu kendali lalu lintas.
Akan tetapi, strategi ini dapat menimbulkan beberapa akibat, misalnya:
• Proses pengambilan keputusan untuk menetapkan rute menjadi sangat rumit akibatnya beban pemrosesan pada jaringan meningkat.
• Pada kebnyakan kasus, strategi adaptif tergntung pada informasi status yang dikumpulkan pada satu tempat tetapi digunakan ditempat lain. Akibatnya beban lalu lintas meningkat.
• Strategi adaptif bisa memunculkan masalah seperti kemacetan apabila reaksi yang terjadi terlampau cepat, atau menjadi tida relevan apabila reaksi sangat lambat.
3. kemacetan
Bila terlalu banyak paket yang berada di dalam subnet, maka unjuk kerja jaringan akan mengalami penurunan (Gambar 12). situasi seperti ini disebut keacetan (congestion). Bila jumlah paket yag mengalir ke dalam subnet daru host masih berasa dalam daya tampungnya, paket-paket tersebut seluruhnya akan dihantarkan. Jumlah paket yang dihantarkan proporsional dengan jumlah paket yang dikirimkan. Akan tetapi dengan semakin meningkatnya lalu lintas, router tidak mampu lagi menangani paket yang datang dan router akan memulai kahilangan paket.
Kemacetan bisa disebabkan oleh beberapa faktor. Bila semuanya terjadi dengan tiba-tiba , aliran paket yang datang pada tiga atau empat saluran input dan semuanya memerlukan saluran output yang sama, maka antrian mulai membesar. Bila tidak terdapat memori yang cukup untuk menampung seluruh antrian, maka paket akan hilang.
Proses yang lambat juga dapat menimbulkan kemacetan. Bila CPU router lambat dalam melakukan tugas yang diperlukan, antrian akan menjadi semakin panjang. Permasalahan yang serius yang diakibatkan efek congestion adalah deadlock, yaitu suatu kondisi dimana sekelompok node tidak bisa meneruskan pengiriman paket karena tidak ada buffer yang tersedia. Trknik deadlock avoidance digunakan untuk merancang jaringan sehingga deadlock tidak terjadi.
Bentuk deadlock yang paling sederhana adalah direct store-andforward deadlock. Pada Gambar 13 memperlihatkan situasi bagaimana antara node A dan node B berinteraksi di mana kedua buffer penuh dan deadlock terjadi.
Gambar .13 Direct store and forward deadlock
Bentuk deadlock kedua adalah indirect store-and-forward eadlock (Gambar 14). hal ini terjadi tidak pada sebuah link tunggal seperti bentuk deadlock di atas. ^pada tiap node, antrian yang ditujukan untuk node terdekatnya bersifat searah dan J menjadi penuh.
Gambar .14 Inderect stote and forward deadlock
Bentuk deadlock yang ketiga adalah reassembly deadlock. Situasi ini digambarkan pada Gambar 15 dimana node C memiliki 4 paket terdiri dari paket 1 tiga buah dan sebuah paket 3. Seluruh buffer penuh dan tidak lagi menerima paket baru.
Gambar .15 Reassembly deadlock
4. Internetworking
Ketika dua atau lebih jaringan bergabung dalam sebuah aplikasi, biasanya kita sebut ragam kerja antar sistem seperti ini sebagai sebuah internetworking. Penggunaan istilah internet-work (atau juga sebuah intrnet0 mengacu pada perpaduan jaringan, misalnya LAN-MAN-WAN, yang digunakan. Masing-masing jaringan (LAN atau WAN) yang terlibat dalam internet work disebut sebagai subnetwork atau subnet.Piranti yang digunakan untuk menghubungkan antara dua jaringan, meminjam istilah ISO, disebut sebagai Intermediate System (IS) atau sebuah Internetworking Unit (IWU). Selanjutnya apabila fungsi utama dari sebuah intermmediate system adalah melakukan routing, maka piranti yang dimaksud disebut sebagai router, sedangkan apabila tugas piranti adalah menghubungkan antara dua tipe jaringan disebut sebagai gateway.
Selain menggunakan gateway dan router, piranti yang juga digunakan untuk perantara antar segmen jaringan yang berhubungan adalah repeater dan bridge.
4.1 Repeater
Repeater pada dasarnya merupakan alat yang sederhana yangberfungsi untuk memperbaiki dan memperkuat sinyal yang melewatinya. Dua sub jaringan yang dihubungkan oleh perangkat ini memiliki protokol yang sama untuk semua lapisan.Repeater juga berfungsi untuk memperbesar batasan panjang satu segmen. Betikut ini adalah contoh beberapa jenis sistem yang menggunakan repeater untuk memperbaiki dan memperkuat sinyal transmisi data:
1. Sistem baseband bertopologi bus
media transmisi yang paling populer pada sistem baseband bertopologi bus (Gambar 5.16) adalah kabel koaxial, yang juga digunakan sebagai standart IEEE 802.3. batasan maksimum jumlah repeater yang dapat digunakan untuk satu segmen adalah empat. Berikut ini adalah tabel jenis kabel koaxial dengan spesifikasinya (Tabel 2).
Pada gambar .16 menunjukkan repeater pada topologi bus.
2. Sistem baseband bertopologi star
sistem yang dimaksud disini adalah sistem yang secara fisik bertopologi star, tetapi secara logika bertopologi bus, seperti yang terlihat pada gambar 17. susunan jaringan yang tergambar menggunakan kabel twisted pair, dengan protokol Ethernet. Kabel jenis ini disebut 10 Base T, yang berkecepatan 10 Mbps dan memiliki panjang segmen maksimum 100 m.
3. Sistem baseband bertopologi ring
pada sistem standart IEEE 802.5, repeater digunakan pada setiap simpul (node) jaringan seperti yng ditunjukkan pada Gambar 18

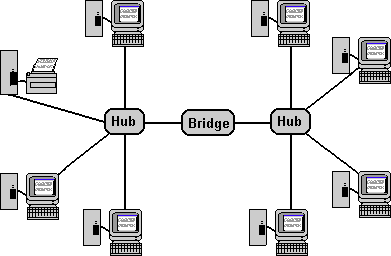

4.2 Bridge
Bridge adalah jenis perangkat antara yang menghubungkan dua jaringan yang protokol lapisan fisiknya berbeda. Hal ini berarti komunikasi terjadi pada level MAC (lapisan data link bagian bawah) yang serupa. Sebagai contoh adalah bridge untuk menghubungkan IEEE 802.3 (Ethernet) dengan IEEE 802.4 (Token Bus). Untuk lebih jelasnya perhatikan Gambar 19.Bridge memiliki sifat yang tidak mengubah isi maupun bentuk frameyang diterimanya, disamping itu bridge memiliki buffer yang cukup untuk menghadapi ketidak sesuaian kecepatan pengiriman dan penerimaan data.
4.2.1 Alasan Penggunaan Bridge
Beberapa alasan mengapa bridge digunakan untuk menghubungkan beberapa LAN adalah sebagai berikut:? Ketentuan LAN
Hal ini berkaitan erat dengan:
• Jumlah maksimum stasiun
• Panjang maksimum stasiun
• Bentang jaringan (Network span)
? Kehandalan dan keamanan lalu lintas data
Bridge dapat menyaring lalu lintas data antar dua segmen jaringan
? Unjuk kerja
Semakin besar LAN (jumlah stasiun maupun jarak), unjuk kerja semakin menurun.
? Keterpisahan geografis
Bila dua sistem pada tempat yang berjauhan disambungkan, penggunaan bridge dengan saluran komunikasi jarak jauh (misalnya radio atau gelombang mikro) jauh lebih masuk akal dibandingkan langsung dua sistem tadi dengan kabel coaxialmisalnya.
4.2.2 Penggolongan Bridge
Dari sudut kelengkapan fungsi, perangkat ini dapat digolongkan menjadi tiga macam, yaitu:1. Bridge sederhana
Bila suatu simpul jaringan mengirimkan data ke simpul jaringan lain, maka bridge sederhana akan menyebarkan data tersebut kesemua jaringan.
Bridge sederhana, memiliki urutan kerja sebagai berikut:
• Baca semua paket data yang datang dari suatu jaringan.
• sebarkan ke semua simpul jaringan yang lain.
2. Bridge belajar
jenis ini memiliki kemampuan memilih paket mana yang ditunjukkan pada segmen lain jaringan, dan meneruskan paket tersebut pada jaringan yang sesuai tersebut. Hal ini dimungkinkan karena protokol lapisan MAC memang terdapat field alamat tujuan paket. Kini bridgesederhana juga telah dilengkapi dengan kemampuan belajar tersebut.
Bridge belajar memiliki urutan kerja sebagai berikut:
• Baca semua paket data yang datang dari suatu jaringan.
• Pilih dan terima semua paket data yang tidak dialamatkan untuk jaringan pertama tadi.
• Kirimkan (teruskan) paket data yang diterima tadi ke jaringan lain yang terhubung pada bridge.
3. Bridge dengan kemampuan pencarian jalan (routing)
jenis ini juga memiliki kemampuan jenis sebelumnya, ditambah dengan kemampuan pencarian jalan. Pada bridge yang mempunyai fasilitas pencari jalan, terdapat beberapa
strategi yang digunakan, antara lain:
• Fixed rounting. Pada cara ini dibuat sebuah tabel yang berisi semua jalur yang mungkin terjadi antara suatu stasiun pengirim dan penerima. Cara ini relatif mudah untuk sistem jaringan yang sederhana.
• Penggunaan algoritma spanning tree, dengan menganggap LAN sebagai simbol (node) graph dan bridge sebagai sis (edge) graph. Dengan algoritma ini, dibangun bentuk spanning tree dari suatu graph, yaitu graph yang tidak memiliki putaran (closed loop).
• Source rounting. Pada cara ini, setiap stasiun yang akan mengirimkan paket , harus mendefinisikan jalur yang harus ditempuh. Dengan demikian alamat semua stasiun tujuan harus tercatat pada stasiun sumber. Informasi jalur ini dimasukkan ke dalam protokol lapisan MAC.
Dari sudut jangkauan, perangkat ini dapat dikelompokkan menjadi dua bagian,yaitu:
1. Bridge setempat (Local Bridge)
Jenis ini tersambung langsung pada dua jaringan yang dihubungkan. Biasanya jenis ini digunakan untuk menghubungkan dua jaringan yang letaknya relatif dekat. Untuk lebih jelasnya perhatikan Gambar 20.
Gambar .20 Bridge Setempat
2. Bridge jarak jauhBridge jenis ini, terdapat pada dua segmen jaringan. Kedua bridgejenis ini dihubungkan dengan saluran komunikasi tertentu. Dengan demikian bridge jenis ini selalu bekerja berpasangan. Pasangan bridge ini umumnya digunakan untuk menghubungkan dua jaringan yang letak geografisnya berjauhan. Secara logika, fungsi pasanganbridge ini sama saja dengan satu bridge setempat. Untuk lebih jelasnya Perhatikan Gambar 21.
4.3 Gateway
Gateway digunakan untuk interkoneksi jaringan dimana masingmasing jaringan memiliki arsitektur yang sangat berbeda (Gambar 22). jaringan yang dihubungkannya mempunyai protokol yang berbeda mulai dari lapisan hubungan data sampai dengan lapisan aplikasi.Gateway juga merupakan bentuk khusus dari router yang digunakan untuk bertukar informasi dengan router lain yang berlainan cara mengelola informasinya maupun cara pencarian jalannya. Jadi bila satu jaringan yang berisi sekumpulan router berjenis sama disebut autonomus system, hendak berhubungan dengan jaringan dengan sistem rouer lain, diperlukan satu buah gateway untuk masing-masing jaringan. Dua buah gateway ini saling bertukar informasi dengan protokol antar router yang berbeda sistem, yang disebut ERP (Experior Router Protokol).
Protokol yang dibuat untuk komunikasi gateway ini bekerja dalam bentuk permintaan dan tanggapan yang dikirim dalam datagram IP. Contoh permintaan adalah permintaan untuk menjadi router tetangga. Permintaan tersebut dapat menjadi dua jenis tanggapan yaitu diterima atau ditolak.
Tiga kegiatan gateway yang berkaitan dengan komunikasi antar sistem adalah :
1. Neighbour acquisition
Terjadi ketika dua router bertetangga tetapi berbeda sistem otonomi saling menyetujui untuk saling bertukar informasi pencarian jalan. Prosedur resmi untuk persetujuan ini diperlukan mengingat kemungkinan tidak tersedianya salah satu router untuk berbagi informasi. Prosedur ini dimulai dengan salah satu router mengirimkan permintaan untuk bertetangga. Router lainnya dapat memberi tanggapan menerima atau menolak. Untuk mengakhiri ketanggapan, salah satu router dapat mengirimkan pesan untuk berhenti dan dijawab dengan persetujuan.
2. Neighbour reachability
Prosedur ini dilakukan bila hubungan ketanggapan telah ditetapkan, dan digunakan untuk memelihara hubungan. Suatu gateway harus yakin bahwa tetangganya masih ada dan masih berstatus tetangga. Untuk melakukan ini, kedua gateway harus saling bertukar pesan “Hello” dan “I heard you” secara berkala.
3. Network reachability
Prosedur ini berkaitan dengan penukaran permintaan dan tanggapan secara berkala. Bila salah satu gateway mengirimkan permintaan poll, yaitu meminta informasi jaringan, maka tetangganya menanggapi dengan pesan update. Tanggapan ini berisi jaringan yang dapat dijangkau oleh gateway pengirim poll, termasuk jarak masing – masing jaringan tersebut. Dari informasi ini gateway peminta tadi dapat menyusun tabel pencarian jalan.
c.Rangkuman
Lapisan jaringan (Network layer) merupakan lapisan ketiga dari standar OSI yang berfungsi untuk me- nangani masalah jaringan komunikasi secara rinci. Pada lapisan ini, data yang berupa pesan-pesan (message) akan dibagi-bagi dalam bentuk paket-paket data yang dilengkapi dengan header-header tertentu pada setiap paket data tersebut.Network layer ini berfungsi untuk mengambil paket dari sumber dan mengirimkannya ke tujuan.Supaya sampai ditujuan perlu banyak dibuat hop pada router-router perantara di se-panjang lintasannya.Fungsi layer ini sangat kontras dengan fungsi data link layer, yang memiliki tujuan lebih sederhana cukup memindahkan frame dari ujung kabel yang satu ke ujung yang lainnya. Jadi network layer ini merupakan layer terbawah yang berkaitan dengan transmisi end to end.
